Thép
I là thép có
dạng tiết diện mặt cắt giống hình chữ I. Thép được ứng dụng rộng rãi trong các công
trình xây dựng công nghiệp và dân dụng (dùng làm dầm
chịu uốn, kết cấu khung chịu lực, nhịp cầu,…)
bởi khả năng chịu lực tương đối tốt.
Cũng
giống như các loại thép hình khác,
thép chữ I được sản xuất với nhiều kích thước khác nhau. Mỗi kích thước sẽ được sử dụng vào một mục
đích khác nhau. Tùy vào
yêu cầu kỹ thuật của từng công trình mà
quý khách hàng sẽ lựa
chọn cho mình những sản phẩm thép I riêng nhằm
đảm bảo chất lượng công trình được
an toàn cũng như tiết kiệm chi phí trong quá trình
thi công.
Người ta dựa vào
Mác thép để có những tiêu chuẩn đánh giá chất lượng về thép hình I. Dưới
đây là một số mác thép phổ
biến trên thị trường hiện nay.
Mác thép CT3 của Nga được
sản xuất theo tiêu chuẩn GOST
380-88.
Mác thép SS400 của Nhật được sản xuất theo tiêu chuẩn SB410, JIS
G3101, 3010.
Mác thép A36 của Mỹ được sản xuất theo tiêu chuẩn ATSM A36.
Mác thép SS400, Q235B của Trung Quốc được
sản xuất theo tiêu chuẩn SB410, JIS
G3101, 3010.

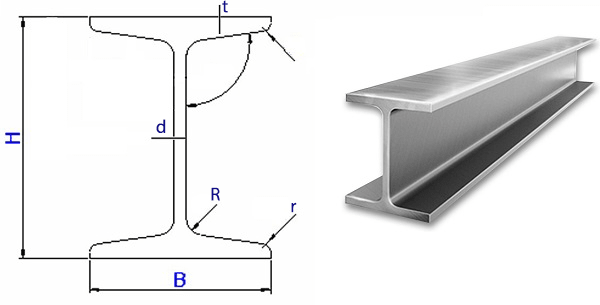

Bảng tra Quy cách, kích thước
thép chữ I
Trong đó,
h : chiều cao
b : chiều rộng cánh
d : chiều dày thân (bụng)
t : chiều dày trung bình
của cánh
R : bán kính lượn trong
r : bán kính lượn cánh
|
Quy Cách |
Thông số phụ |
Diện tích MCN |
Khối Lượng |
||
|
h x b x d (mm) |
t (mm) |
R (mm) |
r (mm) |
(cm²) |
Kg/m |
|
100x55x4.5 |
7.2 |
7.0 |
2.5 |
12.0 |
9.46 |
|
120x64x4.8 |
7.3 |
7.5 |
3.0 |
14.7 |
11.50 |
|
140x73x4.9 |
7.5 |
8.0 |
3.0 |
17.4 |
13.70 |
|
160x81x5.0 |
7.8 |
8.5 |
3.5 |
20.2 |
15.90 |
|
180x90x5.1 |
8.1 |
9.0 |
3.5 |
23.4 |
18.40 |
|
180x100x5.1 |
8.3 |
9.0 |
3.5 |
25.4 |
19.90 |
|
200x100x5.2 |
8.4 |
9.5 |
4.0 |
26.8 |
21.00 |
|
200x110x5.2 |
8.6 |
9.5 |
4.0 |
28.9 |
22.70 |
|
220x110x5.4 |
8.7 |
10.0 |
4.0 |
30.6 |
24.00 |
|
220x120x5.4 |
8.9 |
10.0 |
4.0 |
32.8 |
25.80 |
|
240x115x5.6 |
9.5 |
10.5 |
4.0 |
34.8 |
27.30 |
|
240x125x5.6 |
9.8 |
10.5 |
4.0 |
37.5 |
29.40 |
|
270x125x6.0 |
9.8 |
11.0 |
4.5 |
40.2 |
31.50 |
|
270x135x6.0 |
10.2 |
11.0 |
4.5 |
43.2 |
33.90 |
|
300x135x6.5 |
10.2 |
12.0 |
5.0 |
46.5 |
36.50 |
|
300x145x6.5 |
10.7 |
12.0 |
5.0 |
49.9 |
39.20 |
|
330x140x7.0 |
11.2 |
13.0 |
5.0 |
53.8 |
42.20 |
|
360x145x7.5 |
12.3 |
14.0 |
6.0 |
61.9 |
48.60 |
|
400x155x8.3 |
13.0 |
15.0 |
6.0 |
72.6 |
57.00 |
|
450x160x9.0 |
14.2 |
16.0 |
7.0 |
84.7 |
66.50 |
|
500x170x10.0 |
15.2 |
17.0 |
7.0 |
100.0 |
78.50 |
|
550x180x11.0 |
16.5 |
18.0 |
7.0 |
118.0 |
92.60 |
|
600x190x12.0 |
17.8 |
20.0 |
8.0 |
138.0 |
108.00 |
